Un DIP switch, c'est quoi exactement ?

Un DIP switch est un groupe d’interrupteurs électriques placés dans un boîtier de circuit intégré. Le terme renvoie à un seul switch ou au boîtier intégré. Dans l’industrie de l’éclairage et du son, les DIP switches sont notamment populaires parmi les ingénieurs éclairagistes, qui les utilisent pour identifier les canaux DMX corrects afin de choisir et changer entre différents projecteurs et autres dispositifs de lumière.

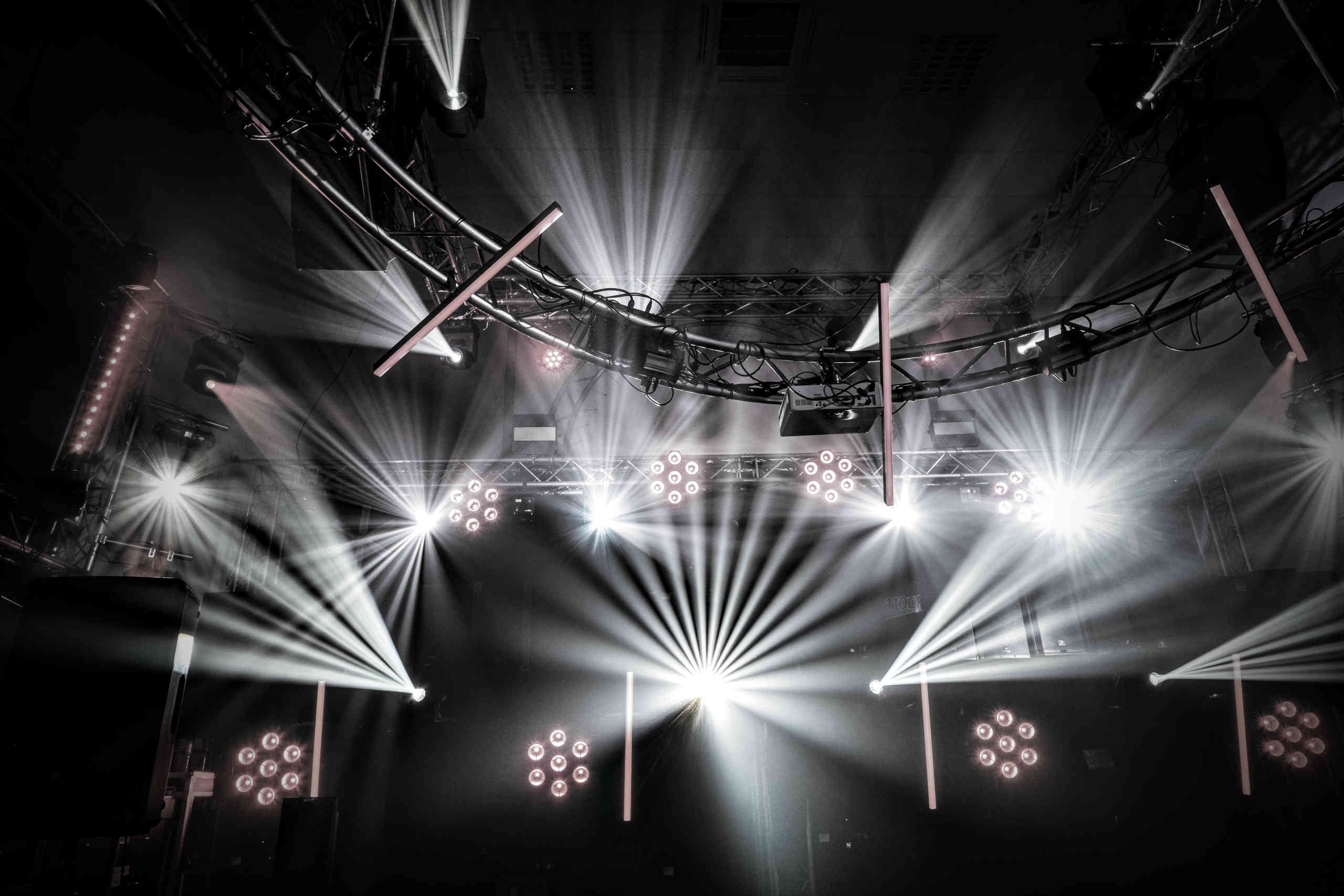

C’était beaucoup d’information en une fois. Commençons donc par le commencement. Les jeux de lumière peuvent être regroupés en deux catégories : les appareils uniquement dotés d’un bouton marche/arrêt et les dispositifs dits « intelligents ». Cela signifie que l’utilisateur peut, d’une certaine manière (le plus souvent via DMX), manipuler les mouvements du jeu de lumière.

Le DMX, c’est quoi ?

En bref, le DMX est un langage essentiellement utilisé pour piloter les éclairages et effets spéciaux à partir d’un contrôleur. Chaque appareil compatible DMX se voit doté d’une entrée et d’une sortie XLR pour envoyer le signal issu de votre contrôleur d’éclairage à vos autres jeux de lumière (voir l’image ci-dessus). Un univers DMX est composé de 512 canaux, ce qui signifie que vous pouvez envoyer jusqu’à 512 signaux à l’aide d’un seul câble XLR. Prenons, à titre d’exemple, une lyre nécessitant 16 canaux DMX pour son pilotage. 512 divisé par 16 égale 32 : théoriquement, vous pourriez donc enchaîner 32 lyres de ce type et les piloter toutes avec un seul univers DMX.

Il est important de savoir que vous devez entrer ce que l’on appelle l’adresse START dans vos DIP switches. Reprenons notre exemple précédent : la première lyre sera mise sur le premier canal DMX. Celle-ci va donc utiliser les canaux 1 à 16. L’adresse START de la deuxième lyre sera 17, afin qu’elle utilise les canaux 17 à 32. La troisième lyre va commencer sur le canal 33, et ainsi de suite !

Mais comment faire savoir à chaque lyre quels canaux DMX lui ont été assignés ?

La fonction d’un DIP switch

C’est là que les DIP switches entrent en jeu. En effet, ceux-ci permettent de régler à quels canaux DMX les lyres devraient répondre. Pour y parvenir, chaque DIP switch est composé d’au moins 9 DIP switches individuels. Parfois, un dixième DIP switch est présent pour mettre l’appareil en mode DMX.

Comment savoir quels DIP switches allumer ou éteindre ? En fait, c’est assez simple. Chaque DIP switch représente un numéro, comme vous pouvez le voir ci-dessous.

1 = 1

2 = 2

3 = 4

4 = 8

5 = 16

6 = 32

7 = 64

8 = 128

9 = 256

Vous avez compris l’idée ? Le chiffre double à chaque DIP switch. Ces 9 switches permettent donc d’indiquer n’importe quel chiffre de 1 à 511, soit 1 univers DMX !

Prenons un exemple pour y voir plus clair. Imaginez que vous voulez mettre un projecteur sur le canal DMX 345. D’abord, voyons quel est le chiffre le plus élevé de la liste ci-dessus qu’on peut utiliser. Dans ce cas, c’est 256. Ensuite, déduisons 256 de 345, ce qui donne 89. En suivant le même principe, maintenant 64 est le chiffre le plus élevé, ce qui nous laisse 25. Si on continue de la même manière, déduisons 16, puis 8 et, enfin, 1, pour arriver à zéro.

Donc, pour arriver au canal 345, il faut allumer les switches 9, 7, 5, 4 et 1. Maintenant, ce projecteur va uniquement réagir aux informations envoyées via l’un de ces canaux.

Logiciel

Certes, avec tous ces chiffres, ce n’était pas l’exemple le plus facile à retenir. Heureusement, il existe plusieurs solutions à ce problème. Presque tous les fabricants de jeux de lumière proposent une calculatrice DIP switch sur leur site, parfois sous forme d’un petit programme que vous pouvez télécharger. De plus, plusieurs applis pour smartphone sont conçues à cette fin, afin que vous ayez toujours une calculatrice DIP switch à portée de main.

Code binaire

Les adresses DMX sont souvent réglées en code binaire : une série d’uns et de zéros. Le zéro signifie ici qu’un DIP switch est éteint, alors que le un signifie qu’il doit être allumé. Dans notre exemple, cela donne le code binaire 100110101. Ce code permet à tout le monde de comprendre plus facilement quels DIP switches doivent être allumés. En tout cas, c’est bien plus facile que d’écrire : « Allumez les switches 1, 4, 5 et 7 et éteignez le reste. »

Les DIP switches ont-ils d’autres fonctions ?

Pour certains jeux de lumière, les DIP switches ont d’autres fonctions. S’il n’y a pas de signal DMX entrant, certains modes des DIP switches permettent de mettre les jeux de lumière en mode automatique ou musical. Il convient de garder à l’esprit que cela ne s’applique pas à tous les projecteurs de lumière ; vérifiez donc toujours le mode d’emploi de votre jeu de lumière pour en être sûr.

Le DIP switch aujourd’hui

De nos jours, les DIP switches deviennent de moins en moins populaires dans le monde de l’éclairage. De plus en plus souvent, les réglages sont effectués via un écran TFT ou LED permettant de modifier le canal DMX. Dans une certaine mesure, c’est beaucoup plus facile. En revanche, le métier d’éclairagiste perd un peu de son charme. Pratiquement n’importe qui peut effectuer les réglages sans s’y connaître dans les codes binaires. Comme c’est souvent le cas, la technologie est une arme à double tranchant !
